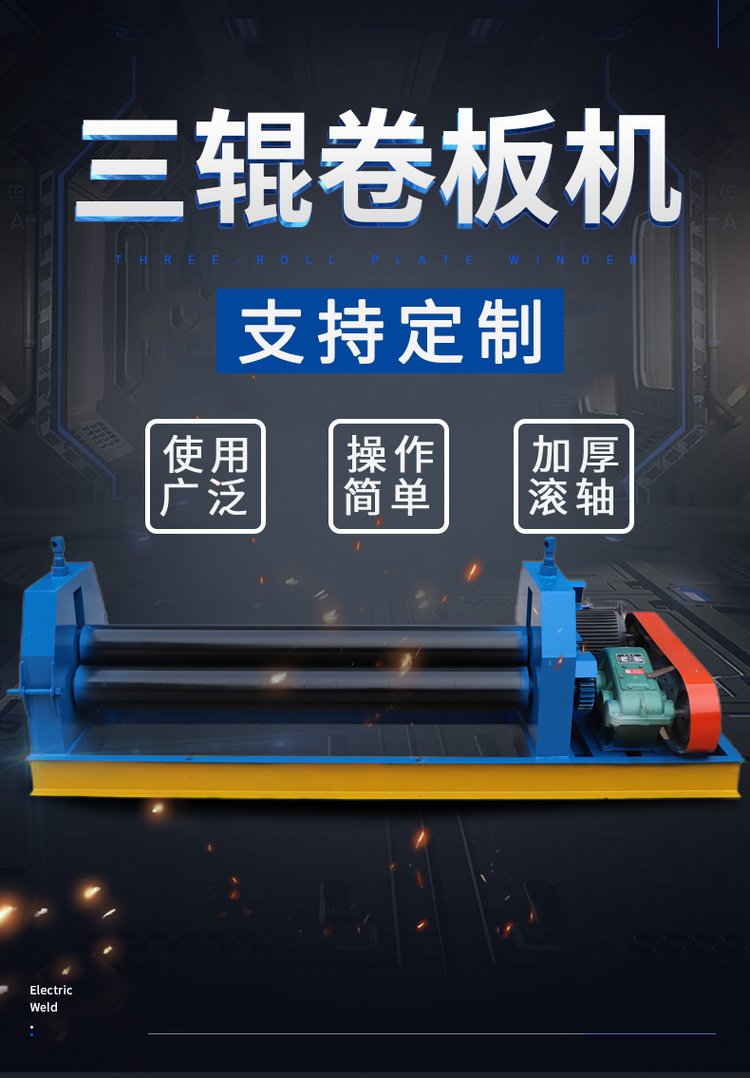

三辊卷板机

      三辊卷板机：机械式三辊卷板机分为对称和非对称。可将金属板材卷成圆形、弧形和范围内的锥形工件。

性能特点

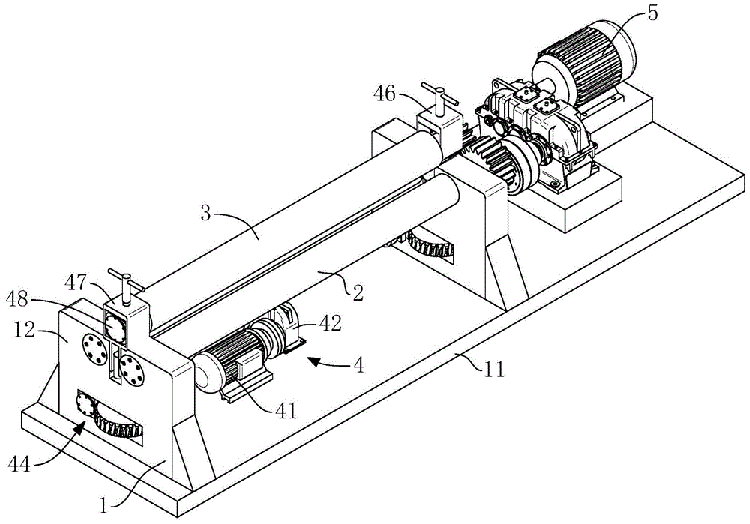

      该机结构型式为三辊对称式，上辊在两下辊中央对称位置作垂直升降运动，通过丝杆丝母蜗杆传动获得，两下辊作旋转运动，由电机带动。通过减速机的输出齿轮与下辊齿轮啮合，为卷制板材提供扭矩。

工作原理

      卷板机上辊在两下辊中央对称位置通过液压缸内的液压油作用于活塞作垂直升降运动，通过主减速机的末级齿轮带动两下辊齿轮啮合作旋转运动，为卷制板材提供扭矩。卷板机规格平整的塑性金属板通过卷板机的三根工作辊(二根下辊、一根上辊)之间，借助上辊的下压及下辊的旋转运动，使金属板经过多道次连续弯曲，产生的塑性变形，卷制成所需要的圆筒、锥筒或它们的一部分。该液压式三辊卷板机缺点是板材端部需借助其它设备进行预弯。该卷板机适用于卷板厚度在 50mm以上的大型卷板机，两下辊下部增加了一排固定托辊，缩短两下辊跨距，从而提高卷制工件精度及机器整体性能。

操作规程

      1、卷板机须有专人负责管理。

      2、操作人员须熟悉卷板机的结构性能和使用方法，经负责管理人员同意后，方可进行操作。

      3、开机前要仔细检查装置是否完好。

      4、操作时，严禁手、脚放在滚轴和传动部件及工件上。

      5、工作中断后，应将离合器打至空档。

      6、多人协同作业须要有专人指挥。

      7、严禁超负荷工作。

      8、上辊的升降翻转轴承的倾倒复位及上辊的平衡，须在主传动停机后进行。

      9、工作场地禁止乱堆工件及杂物，做到时刻保持机床及场地清洁。

      10、作业完毕，应切断电源，并锁好电源箱。
